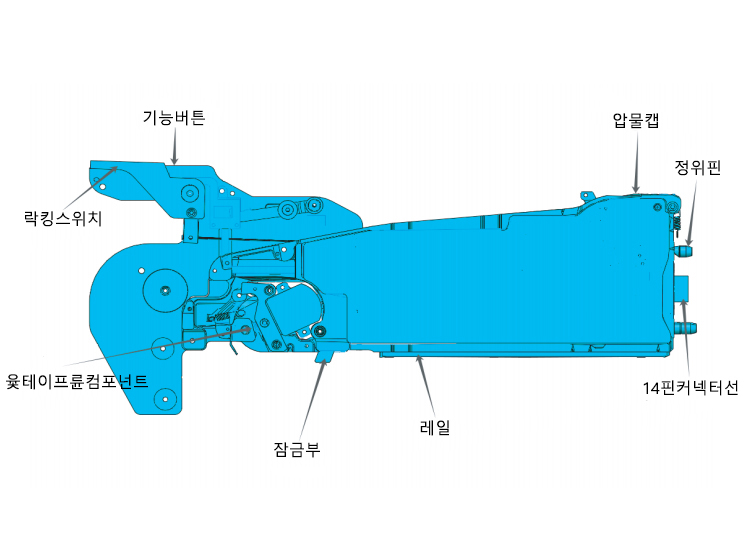

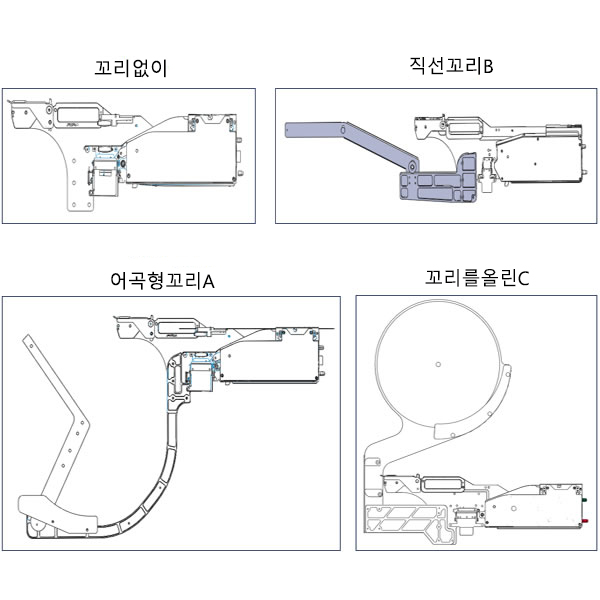

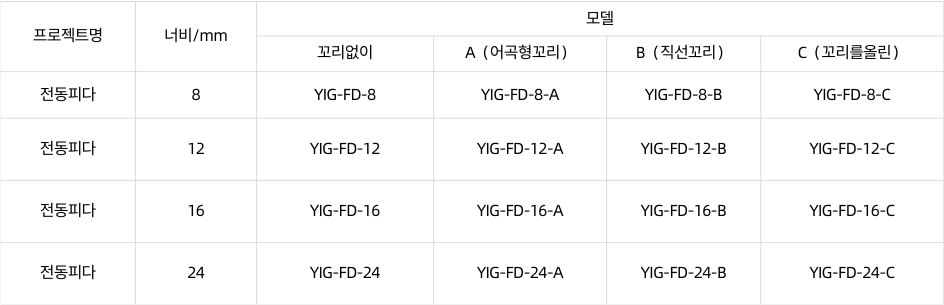

스테ッ핑모터는전통적인피더의기린드라이브를대체하고,정밀한구리기어는기계적링크드라이브를대체합니다.14핀빠른커넥터를통해,상위컴퓨터로부터 24V안전전원및IO통신신호를취득,명령신호를받아피더의작동을제어합니다.

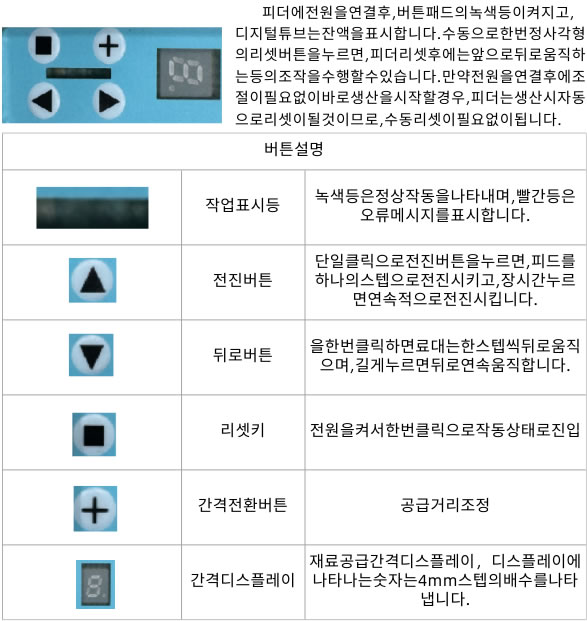

작동패널사용설명서

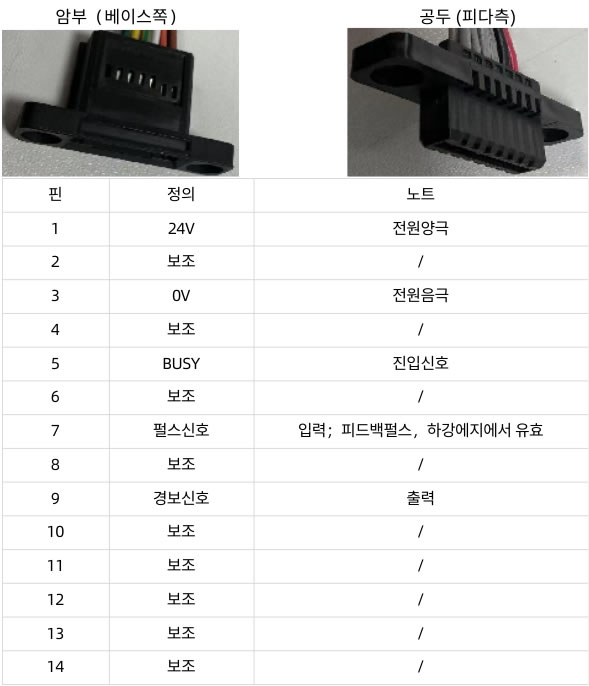

접속방식

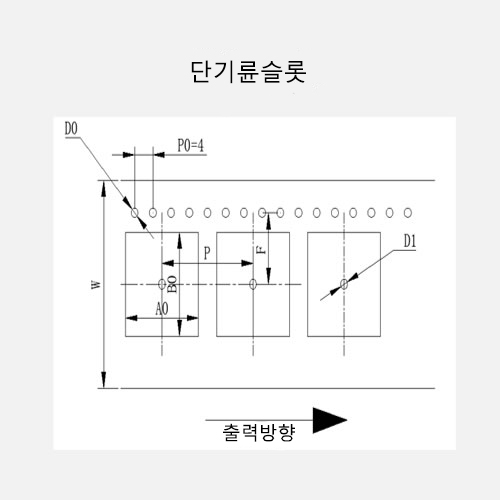

AO:일반적으로는형성슬롯의좌우에서가장넓은면의길이입니다.(특수제품의A0위치는다르므로,도면에따라결정합니다.)
BO:일반적으로는성형슬롯의상하최장면길이를의미합니다.(특수제품의B0위치는다르므로,도면에따르십시오.)
PO=4:상단홀의인접두원의센터대센터의거리.
P2:A0의중심에서상단배열의왼쪽과오른쪽의둘레중임의둘레의중심까지의거리.
S:上줄의홀중심부터아래줄의홀중심까지의거리.
F: 상줄구멍의중심에서BO의중심까지의거리.(각흔히쓰이는밴드폭에대한F값은다음과같이대응됩니다,12mm→5.5mm,16mm→7.5mm,24mm→11.5mm,32mm→14.2mm,44mm→20.2mm,56mm→26.2mm,72mm→34.2mm)
E:上줄의홀의중심에서上첨자변의까지의거리.각첨자폭의F값에대응하는표.
KO: 성형슬롯의최저부에서부터성형슬롯표면까지의거리.
DO:출력지점의상단구멍의원의직경.
D1: 중앙홀의둥(원)의지름을가리킴.
W:료대의너비를가리킴.
T:첨자대의두께를가리킴.
P:인접한두개의성형슬롯A0의중심에서A0의중심까지의거리를가리킴.
