适用于对纸质标签、保护膜、泡棉、双面胶、导电胶、铜箔、钢片、补强板等卷式物料实现自动剥离供料。本供料器采用工业级智能化设计,兼容性强,供料速度快,供料参数可设定等;且包含联机模式和自动模式,方便用户使用;支持异常报警输出和远程复位,支持 GPIO 通讯和 RS232 通讯可选配;支持简单操作的彩色触摸屏显示参数和设定参数等。此供料器整合至自动化设备后,可很好的实现自动供料并提高生产效率,非常适用于SMT行业、3C制造业和物流行业中。

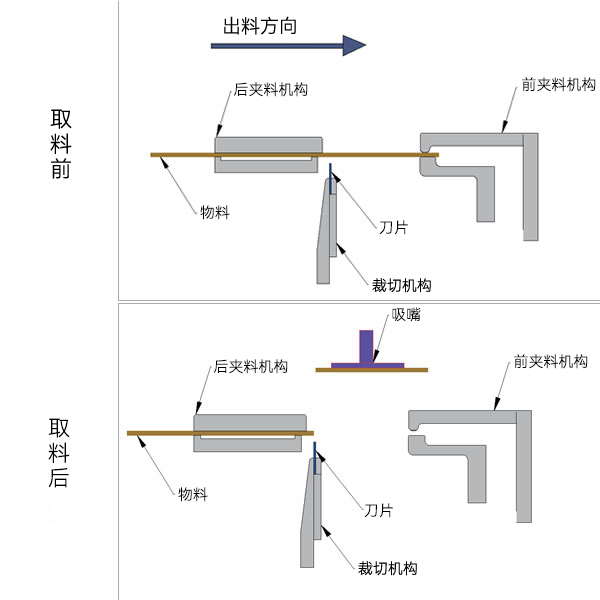

工作原理:
1.供料器送料,前夹料机构松开,后夹料机构夹紧物料把料头送进前夹料机构内;
2.前夹料机构夹紧,后夹料机构松开,然后后夹料机构后退至设定位置,再夹紧物料;
3.吸嘴过来吸住需要裁切的物料;
4.裁切机构裁切物料,裁切完成后前夹料机构松开;
5.吸嘴取走物料;
根据设备需求参考下图选型,例:CQ20L(左机)型号,物料宽度《20mm,优点:通用性高,供料稳定
供料速度:60mm/s,供料精度:±0.1mm(排除物料特性引起误差)

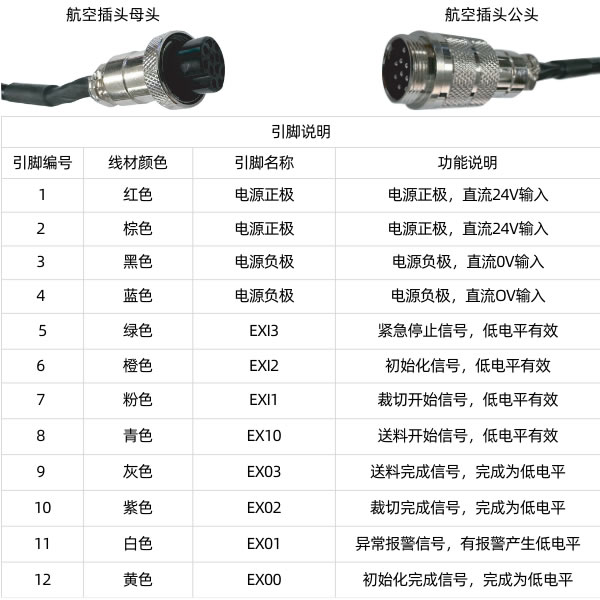

标准接线方式

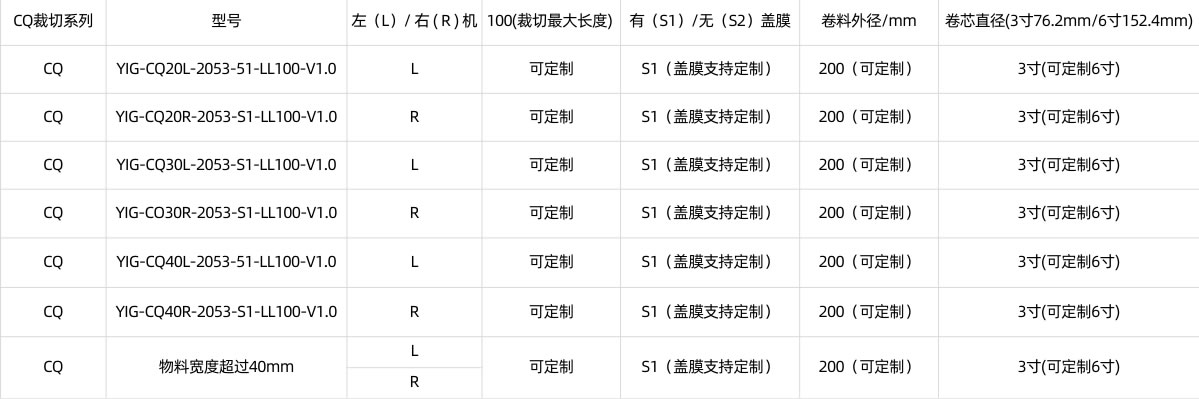

选型对照表
